ドリルスタンド自作

こんにちはキジトラです。

今回はドリルスタンドの紹介です。
ドリルスタンドは垂直に穴を開けるためのガイド的なもです。DIYでは垂直に穴開けしたい場面は結構あります。身近で一番正確なものはボール盤ですが、ボール盤が使えない場合などもあります。その時々によって使い分け出来るように作ってみました。

本体作成

本体の柱になる部分を作ります。

• 130×200×12㎜の合板に42×42×300㎜の角材を垂直に立てます
• 垂直に立てた角材に36×270×12㎜の合板を取り付けます。
• 建材用の鉄板に6か所穴をあけ角材に取り付けます。

可動部作成

次に稼働部を作ります。
120㎜×65㎜の合板にV型溝 ボールベアリングを建材用の鉄板の巾で4ヶ所取り付けます。

• 下記の寸法で合板を3枚作り木工用ボンドで張り合わせます。
• 張り合わせた合板を上記の合板に仮止めします。（後で調整出来るように）

合板はサンダーで研磨しました。

次にドリルチャックを取り付けます。

• ドリルチャック1個

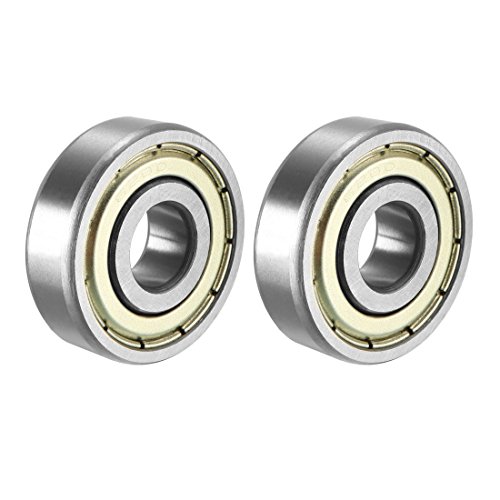

• 外径30㎜内径10㎜ベアリング2個
• E型リング1個
• チャックアダプター　

チャックアダプターは直径10㎜長さ80㎜の鉄棒を溶接して延長してあります。

ここで垂直を出してから仮止め部分を固定します。

これで完成です。
使用する時は片手で抑えるかクランプで固定して使います。

おまけ　

チャックアダプターは溶接をして延長して有りますが溶接をしない場合は、ドリルチャックのネジ山の規格が合う長ボルト（110㎜位）で代用して下さい。（注）ベアリングの規格も変わります。

ご覧いただき有難うございました。
